Bloque Dinámico Acero de Refuerzo (AutoCAD)

Bloque dinámico realizado en AutoCAD que permite optimizar el tiempo en la elaboración de detalles de refuerzo de diferentes elementos estructurales.

Consta de 9 estados de visibilidad, lo cual permite que se tenga diversas formas del refuerzo

Barra recta

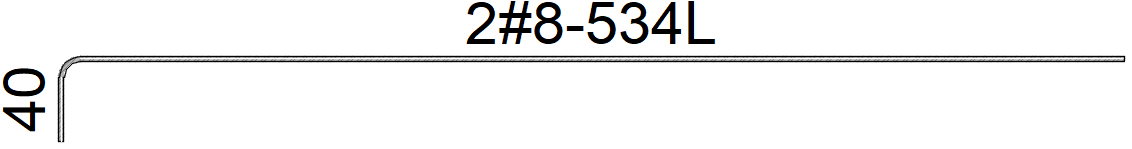

Barra en forma de L

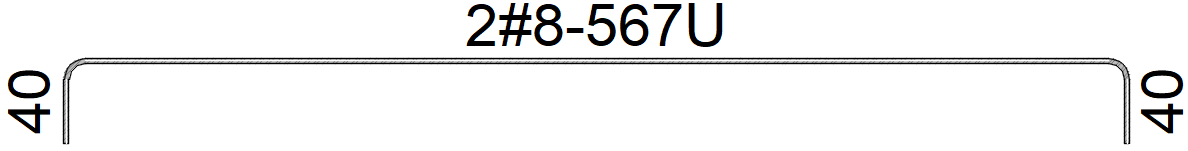

Barra en forma de U

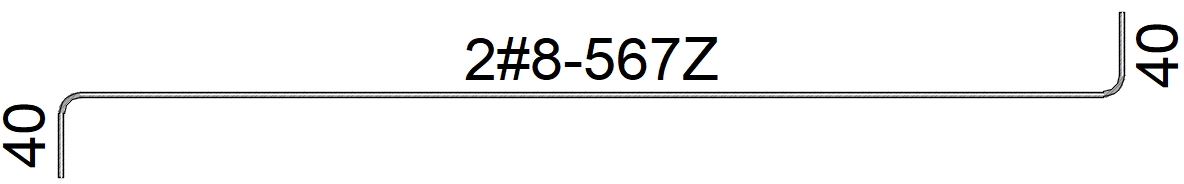

Barra en forma de Z

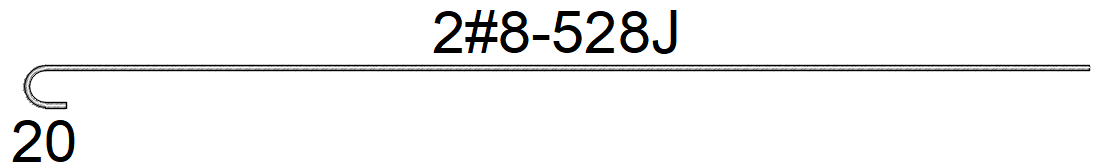

Barra en forma de J

Barra en forma de C

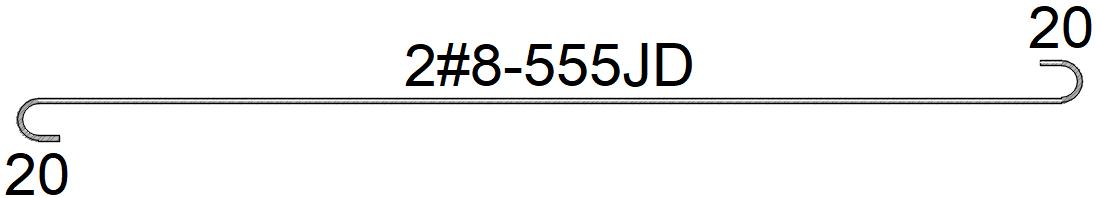

Barra en forma de JD

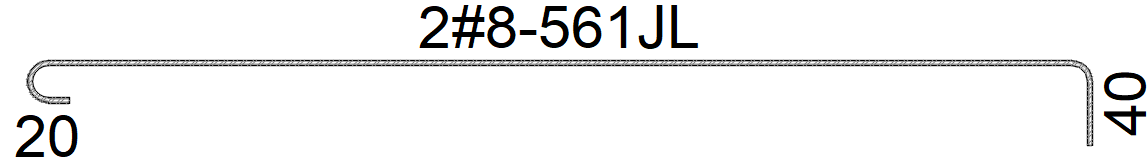

Barra en forma de JL

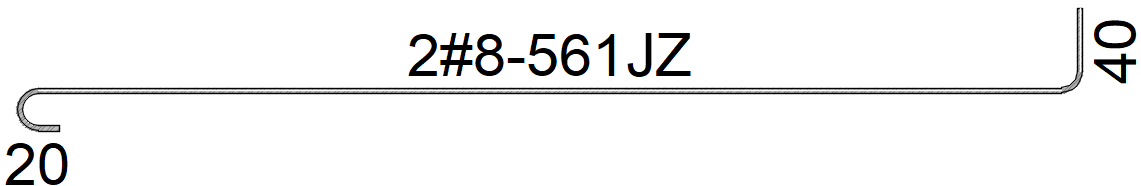

Barra en forma de JZ

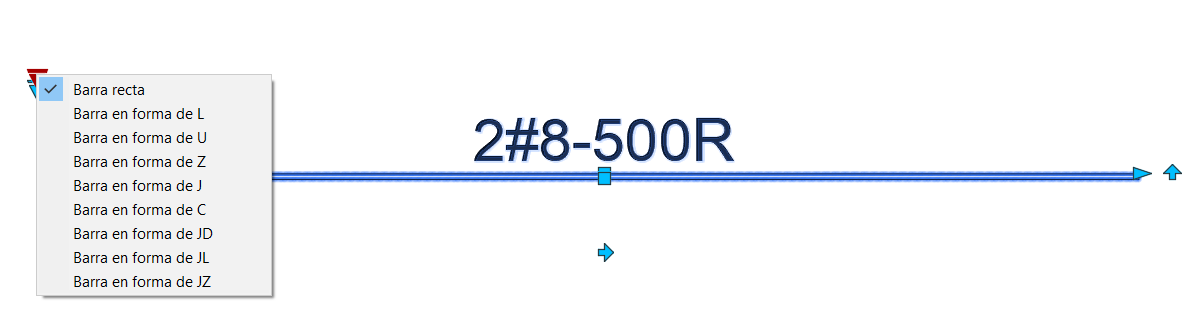

Debido a su condición de ser un bloque dinámico se puede modificar la longitud de este; escoger entre diferentes formas, diámetro. Este bloque cuenta con un texto de la forma "2#8-500R" (Imagen Barra recta) el cual el primer valor (2) corresponde a la cantidad de barras, el segundo (#8) es el diámetro de la barra en octavos de pulgadas y (500) es la longitud de la barra en centimetros y (R), es la forma de la barra de refuerzo.
